La unión pn es un componente crucial en los paneles solares que separa los portadores de electrones y huecos para crear una tensión y trabajo útil. Aunque existen otras formas posibles de extraer portadores de un panel solar, como el contacto metal-aislante-semiconductor o incluso los contactos selectivos de portadores, la unión pn es la más comúnmente utilizada y su análisis proporciona una base para otros dispositivos.
¿Cómo genera electricidad una unión pn?
El efecto fotovoltaico es un proceso que genera voltaje o corriente eléctrica en una celda fotovoltaica cuando está expuesta a la luz solar. Es este efecto el que hace que los paneles solares sean útiles, ya que es cómo las células dentro del panel convierten la luz solar en energía eléctrica. El efecto fotovoltaico fue descubierto por primera vez en 1839 por Edmond Becquerel. Mientras realizaba experimentos con celdas húmedas, notó que el voltaje de la celda aumentaba cuando sus placas de plata estaban expuestas a la luz solar.
El efecto fotovoltaico ocurre en las células solares. Estas células solares están compuestas por dos tipos diferentes de semiconductores: uno de tipo p y otro de tipo n, que se unen para crear una unión pn. Al unir estos dos tipos de semiconductores, se forma un campo eléctrico en la región de la unión a medida que los electrones se mueven hacia el lado p positivo y los huecos se mueven hacia el lado n negativo. Este campo hace que las partículas cargadas negativamente se muevan en una dirección y las partículas cargadas positivamente en la otra dirección.
La luz está compuesta por fotones, que son simplemente pequeños paquetes de radiación electromagnética o energía. Estos fotones pueden ser absorbidos por una celda fotovoltaica, que es el tipo de célula que compone los paneles solares. Cuando la luz de una longitud de onda adecuada incide sobre estas células, la energía del fotón se transfiere a un átomo del material semiconductor en la unión pn. Específicamente, la energía se transfiere a los electrones en el material. Esto hace que los electrones salten a un estado de energía más alto conocido como banda de conducción. Esto deja atrás un hueco en la banda de valencia de donde el electrón saltó. Este movimiento del electrón como resultado de la energía agregada crea un par de portadores de carga, un par electrón-hueco.

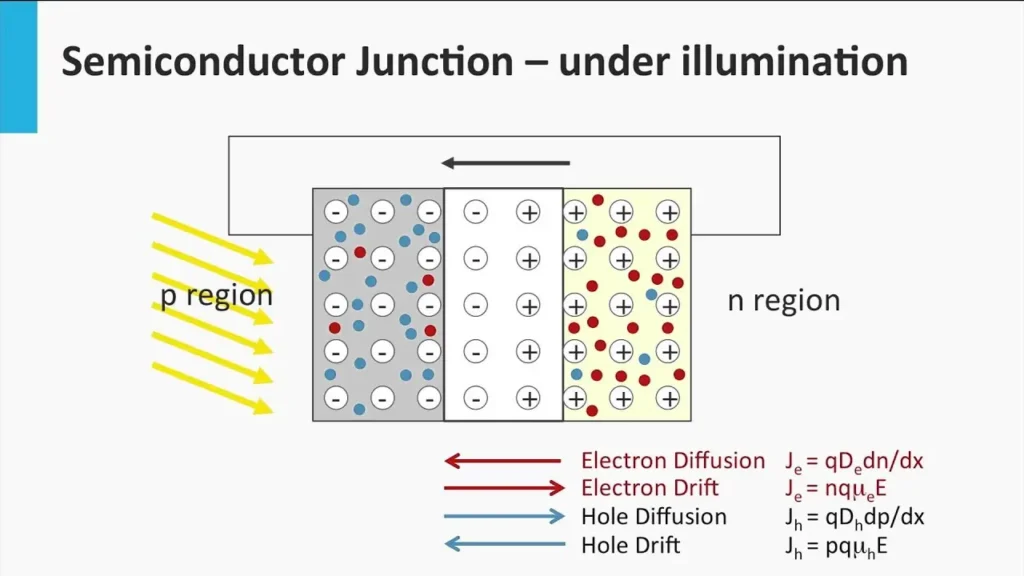

Cuando los electrones están en su estado no excitado, mantienen unido el material semiconductor formando enlaces con los átomos circundantes, por lo que no pueden moverse. Sin embargo, en su estado excitado en la banda de conducción, estos electrones son libres de moverse a través del material. Debido al campo eléctrico que existe como resultado de la unión pn, los electrones y los huecos se mueven en la dirección opuesta a la esperada. En lugar de ser atraído hacia el lado p, el electrón liberado tiende a moverse hacia el lado n. Este movimiento del electrón crea una corriente eléctrica en la célula. Una vez que el electrón se mueve, queda un hueco. Este hueco también puede moverse, pero en dirección opuesta hacia el lado p. Es este proceso el que crea una corriente en la célula. Un diagrama de este proceso se puede ver en la Figura
Referencias:
- [1] - Referencia 1
- [2] - Referencia 2
Consultas habituales:
¿Qué otros tipos de uniones se utilizan en los paneles solares además de la unión pn?
Además de la unión pn, también se utilizan otros tipos de uniones en los paneles solares, como el contacto metal-aislante-semiconductor y los contactos selectivos de portadores. Estos tipos de uniones pueden proporcionar diferentes ventajas y desventajas en términos de eficiencia y rendimiento de los paneles solares.
¿Cómo se absorben los fotones en las células solares?
Los fotones se absorben en las células solares cuando su energía se transfiere a los electrones en el material semiconductor de la unión pn. Esta transferencia de energía hace que los electrones salten a un estado de mayor energía, creando un par electrón-hueco. Este par de carga es responsable de generar la corriente eléctrica en la célula solar.
¿Cuál es la importancia de la unión pn en los paneles solares?
La unión pn es crucial en los paneles solares porque separa los portadores de electrones y huecos, lo que crea una tensión y trabajo útil. Esta separación de cargas es esencial para generar electricidad en los paneles solares y aprovechar la energía solar de manera eficiente.
