Sistemas fotovoltaicos de conexión a red: beneficios y diseño

En los últimos años, la energía solar ha ganado popularidad como una alternativa sostenible y eficiente a las fuentes de energía convencionales. Los paneles solares fotovoltaicos se han convertido en una opción cada vez más atractiva para la generación de electricidad en hogares, empresas y edificios. Uno de los aspectos clave en la instalación de sistemas fotovoltaicos es la conversión de la corriente continua (DC) generada por los paneles solares en corriente alterna (AC), que es la forma de electricidad utilizada en los hogares y la red eléctrica convencional.

Contenido de este Articulo

¿Qué significa DC en fotovoltaica?

En una instalación fotovoltaica con conexión a red, la energía generada por los paneles solares se utiliza para abastecer a los dispositivos conectados a la red eléctrica. Esta energía se produce en forma de corriente continua (DC). La corriente continua es una corriente eléctrica que fluye en una dirección constante y se genera mediante el efecto fotovoltaico en las células solares de los paneles solares.

La corriente continua generada por los paneles solares debe ser convertida en corriente alterna (AC) para que pueda ser utilizada por los dispositivos eléctricos en los hogares y edificios. Esto se logra mediante el uso de un inversor, que convierte la corriente continua en corriente alterna compatible con la red eléctrica.

¿Qué es un sistema fotovoltaico de conexión a red?

Un sistema fotovoltaico de conexión a red es un sistema de generación de energía solar que está interconectado con la red eléctrica convencional. Este tipo de sistema utiliza paneles solares fotovoltaicos para convertir la radiación solar en electricidad en corriente continua (DC). Luego, un inversor convierte esta corriente continua en corriente alterna (AC), que es compatible con la red eléctrica.

La característica principal de un sistema de conexión a red fotovoltaica es que puede suministrar electricidad tanto a los consumos de su hogar como a la red eléctrica. Cuando la generación solar excede la demanda eléctrica del consumo de su hogar, el exceso de energía se puede inyectar a la red eléctrica. Por otro lado, si la generación solar es insuficiente para cubrir la demanda de los consumos de su vivienda, se puede suministrar electricidad de la red para compensar esta diferencia.

Beneficios de los sistemas fotovoltaicos de conexión a red

La conexión a la red eléctrica proporciona varios beneficios a los propietarios de los sistemas fotovoltaicos:

  • No dependencia de sistemas de almacenamiento costosos: Al estar conectado a la red eléctrica, no es necesario invertir en costosos sistemas de almacenamiento de energía, como baterías. La energía generada por los paneles solares se puede utilizar directamente de la red cuando sea necesario.
  • Aprovechamiento de tarifas y compensación de excedentes: Al estar conectado a la red eléctrica, se pueden aprovechar las diferentes tarifas ofrecidas por las comercializadoras eléctricas. Además, en muchos países se permite la compensación de excedentes en la facturación, lo que significa que se puede obtener un reembolso o crédito por la energía excedente que se inyecta en la red.
  • Reducción de la factura eléctrica: Al generar parte de la electricidad consumida a partir de la energía solar, se puede reducir significativamente la factura eléctrica.
  • Contribución a la sostenibilidad y reducción de emisiones: La generación de energía a partir de fuentes renovables como la energía solar contribuye a la reducción de las emisiones de gases de efecto invernadero y al cuidado del medio ambiente.

Componentes básicos de un sistema fotovoltaico de conexión a red

Los sistemas fotovoltaicos de conexión a red constan de varios componentes básicos:

Paneles solares

Los paneles solares son el corazón del sistema fotovoltaico. Están compuestos por células solares que convierten la radiación solar en electricidad mediante el efecto fotovoltaico. Estos paneles están hechos de materiales semiconductores, como el silicio, y vienen en diferentes tamaños y capacidades de generación.

Estructura de montaje

La estructura de montaje proporciona el soporte y la orientación adecuada para los paneles solares. La estructura debe ser segura, resistente y tener en cuenta factores como la inclinación y la orientación óptima para maximizar la captación de radiación solar.

Inversor

El inversor es el cerebro de un sistema fotovoltaico. Su función es convertir la corriente continua (DC) generada por los paneles solares en corriente alterna (AC), que es la forma de electricidad utilizada en los hogares y la red eléctrica. El inversor también gestiona el monitoreo del sistema y garantiza la seguridad y eficiencia de la generación eléctrica.

Medidores y sistema de monitoreo

Los sistemas fotovoltaicos deben incluir un elemento que permite medir la generación de energía solar y la energía consumida. Estos medidores se denominan vatímetros y proporcionan datos importantes sobre el rendimiento del sistema y el ahorro de energía. Además, un sistema de monitoreo permite supervisar de forma remota el funcionamiento del sistema, detectar posibles problemas y optimizar su rendimiento.

Sistema de cableado y protección eléctrica

Un sistema fotovoltaico requiere cables eléctricos para conectar los paneles solares al inversor y a la red eléctrica. Se utilizan cables de corriente continua para el lado de los paneles solares y cables de corriente alterna para el lado del inversor y la conexión a la red. Además, se incluyen dispositivos de protección, como fusibles y portafusibles, y dispositivos de seguridad, como diferenciales y magnetotérmicos, para garantizar la seguridad del sistema y proteger contra sobrecargas o cortocircuitos.

Tener en cuenta que, además de estos componentes básicos, algunos sistemas fotovoltaicos pueden incluir otros elementos, como baterías de almacenamiento de energía, sistemas de seguimiento solar para maximizar la captación solar o sistemas de gestión de energía para optimizar el consumo y la distribución de la electricidad generada. Los componentes específicos pueden variar según el tamaño, capacidad y las necesidades particulares de cada sistema fotovoltaico.

Diseño de un sistema fotovoltaico de conexión a red

El diseño de un sistema fotovoltaico de conexión a red es un proceso que requiere evaluar el sitio y determinar los requisitos previos. Esto implica analizar la superficie disponible, la exposición solar, la carga eléctrica necesaria, la inclinación y la orientación óptimas.

A partir de estos datos, se realiza el dimensionamiento del sistema, calculando la capacidad requerida y la cantidad de paneles solares necesarios. La selección de componentes adecuados, como paneles solares de alta eficiencia, inversores confiables y un sistema de monitoreo eficiente, también es esencial para el rendimiento óptimo del sistema.

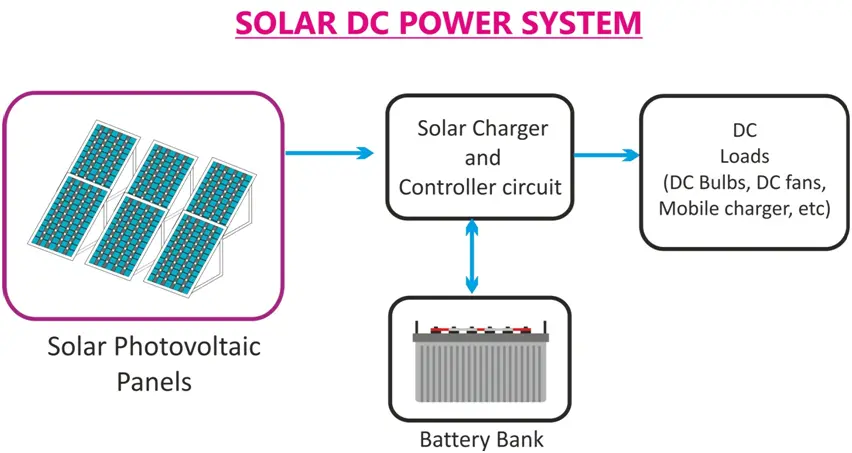

dc dc-dc ac con hft panel solar - Qué significa DC en fotovoltaica

Evaluación del sitio y requisitos previos

Para determinar la ubicación ideal para la instalación de los paneles solares, es necesario analizar la orientación y la inclinación del sitio. En general, se recomienda una orientación hacia el sur y una inclinación óptima de alrededor de 35 grados. Además, se debe evaluar la superficie disponible para determinar la disposición adecuada de los paneles solares.

Dimensionamiento del sistema

El dimensionamiento del sistema fotovoltaico implica calcular la capacidad necesaria y la cantidad de paneles solares requeridos. Para ello, es necesario tener en cuenta el histórico de consumos eléctricos, tanto mensuales como horarios, para determinar las tendencias de consumo y calcular la capacidad de generación necesaria. Además, se debe considerar el tipo de acometida eléctrica, monofásica o trifásica, para seleccionar un inversor adecuado.

Conexión a la red eléctrica

La conexión a la red eléctrica es un paso crucial en un sistema fotovoltaico de conexión a red. Se deben cumplir normativas y requisitos legales específicos, y obtener los permisos necesarios. Además, se realiza la sincronización y configuración adecuada del inversor para garantizar la inyección segura y eficiente de la electricidad generada en la red.

Normativas y requisitos legales

Cada Comunidad Autónoma y localidad tiene regulaciones específicas que rigen la conexión de sistemas fotovoltaicos a la red eléctrica. Estas normativas pueden incluir requisitos técnicos, permisos de construcción, trámites administrativos y contratos de conexión. Es importante cumplir con estos requisitos para garantizar la conformidad legal y la seguridad del sistema.

Sincronización y configuración del inversor

Antes de conectarse a la red, el inversor del sistema fotovoltaico debe sincronizarse y configurarse adecuadamente. Esto implica asegurarse de que la corriente alterna generada por el inversor esté en fase y en voltaje con la red eléctrica. Además, se deben establecer parámetros de operación correctos, como límites de potencia y protecciones, para garantizar la estabilidad y seguridad de la red.

Los sistemas fotovoltaicos de conexión a red son una opción eficiente y sostenible para la generación de energía renovable. Estos sistemas permiten aprovechar la energía solar para reducir el consumo de energía eléctrica convencional, ahorrar en la factura eléctrica y contribuir a la preservación del medio ambiente. Con un diseño adecuado y la conexión correcta a la red eléctrica, los sistemas fotovoltaicos de conexión a red pueden proporcionar beneficios significativos a los propietarios y usuarios.
