Curva i-v de un panel solar: análisis y rendimiento

En el entorno de la energía solar fotovoltaica, es importante entender cómo funcionan los paneles solares y cómo se comportan bajo diferentes condiciones. Una de las herramientas más utilizadas para analizar el rendimiento de un panel solar es la curva I-V.

curva i_v panel solar fv - Qué significa FV en energía solar

Contenido de este Articulo

¿Qué significa FV en energía solar?

Antes de adentrarnos en la curva I-V, es necesario entender qué significa FV en energía solar. FV es la abreviatura de Fotovoltaico, que se refiere a la conversión directa de la luz solar en electricidad utilizando células solares.

Los paneles solares fotovoltaicos están compuestos por múltiples células solares conectadas en serie o en paralelo para aumentar la tensión o la corriente, respectivamente. Estas células solares están hechas de materiales semiconductores, como el silicio, que tienen la capacidad de absorber la luz solar y generar electricidad.

La curva I-V

La curva I-V es una representación gráfica de la relación entre la corriente eléctrica (I) y la tensión (V) en un panel solar. Esta curva muestra cómo varía la corriente y la tensión en el panel solar a medida que se somete a diferentes condiciones de funcionamiento.

La curva I-V se obtiene al medir la corriente y la tensión del panel solar en diferentes puntos de operación. Para ello, se varía la carga conectada al panel solar y se registran los valores correspondientes de corriente y tensión.

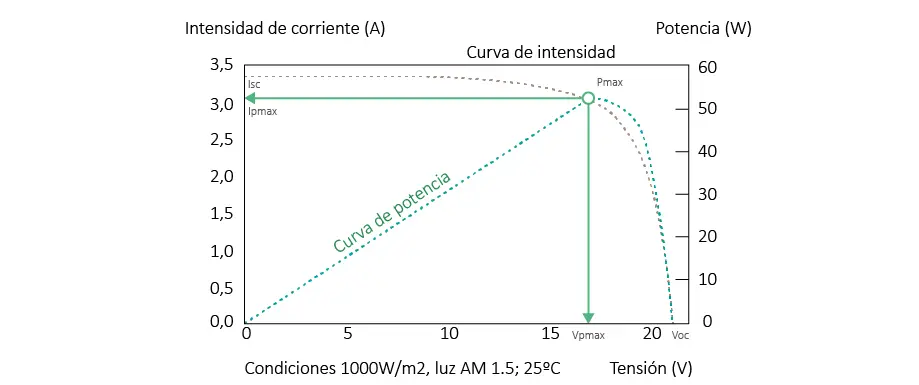

La curva I-V de un panel solar fotovoltaico tiene una forma característica. En el eje de las ordenadas se representa la corriente, mientras que en el eje de las abscisas se representa la tensión. La curva comienza en el origen, ya que a tensión cero no hay corriente. A medida que se aumenta la tensión, la corriente también aumenta hasta alcanzar un punto máximo, llamado punto de máxima potencia (PMP).

El punto de máxima potencia es el punto óptimo de funcionamiento de un panel solar, donde se obtiene la máxima potencia eléctrica. En este punto, la corriente y la tensión están equilibradas de tal manera que se maximiza la eficiencia del panel solar.

Interpretación de la curva I-V

La curva I-V proporciona información importante sobre el rendimiento de un panel solar en diferentes condiciones. Al analizar esta curva, se pueden extraer varios datos relevantes:

  • Tensión de circuito abierto (Voc): Es la tensión máxima que se puede obtener en el panel solar cuando no hay carga conectada.
  • Corriente de cortocircuito (Isc): Es la corriente máxima que se puede obtener en el panel solar cuando se cortocircuitan los terminales.
  • Punto de máxima potencia (PMP): Es el punto en el que se alcanza la máxima potencia eléctrica.
  • Coeficiente de temperatura: Indica cómo varía la corriente y la tensión del panel solar en función de la temperatura ambiente.

Estos datos son fundamentales para dimensionar y diseñar sistemas solares fotovoltaicos, ya que permiten determinar la mejor configuración de paneles solares y la eficiencia esperada en diferentes condiciones de funcionamiento.

La curva I-V es una herramienta esencial en el análisis y diseño de sistemas solares fotovoltaicos. Esta curva proporciona información valiosa sobre el rendimiento de un panel solar en diferentes condiciones de funcionamiento, permitiendo determinar la tensión de circuito abierto, la corriente de cortocircuito, el punto de máxima potencia y el coeficiente de temperatura.

Comprender la curva I-V de un panel solar es fundamental para aprovechar al máximo la energía solar y garantizar una mayor eficiencia en la generación de electricidad a partir de fuentes renovables.

Consultas habituales

¿Qué es la curva I-V de un panel solar?

La curva I-V de un panel solar es una representación gráfica de la relación entre la corriente eléctrica y la tensión en el panel solar. Esta curva muestra cómo varía la corriente y la tensión en el panel solar a medida que se somete a diferentes condiciones de funcionamiento.

¿Qué información proporciona la curva I-V?

La curva I-V proporciona información sobre la tensión de circuito abierto, la corriente de cortocircuito, el punto de máxima potencia y el coeficiente de temperatura de un panel solar.

¿Cómo se interpreta la curva I-V?

La curva I-V se interpreta observando la forma de la curva y los valores de tensión y corriente en diferentes puntos de operación. Los datos más relevantes son la tensión de circuito abierto, la corriente de cortocircuito y el punto de máxima potencia.

¿Para qué se utiliza la curva I-V?

La curva I-V se utiliza para analizar el rendimiento de un panel solar en diferentes condiciones de funcionamiento. Esta información es fundamental para dimensionar y diseñar sistemas solares fotovoltaicos.

¿Cómo se obtiene la curva I-V de un panel solar?

La curva I-V se obtiene al medir la corriente y la tensión del panel solar en diferentes puntos de operación. Para ello, se varía la carga conectada al panel solar y se registran los valores correspondientes de corriente y tensión.
