Una placa solar está en circuito abierto cuando no hay una conexión completa entre los dos polos de la placa. Esto significa que no hay un camino cerrado para que la corriente fluya a través de la placa. En otras palabras, el circuito está abierto.
Circuito Abierto
Un circuito abierto se produce cuando se corta una conexión en un cable por el que pasa corriente. Esto puede suceder, por ejemplo, si se corta un cable de una placa solar. En un extremo del cable, la corriente sigue fluyendo, pero en el otro extremo no hay corriente, ya que el cable está abierto.
En un circuito abierto, no hay continuidad de corriente. Esto es similar a tener una resistencia infinita en el circuito, lo que significa que toda la tensión se absorbe y no hay flujo de corriente.
Cortocircuito
Por otro lado, un cortocircuito ocurre cuando la corriente fluye directamente de un polo al otro sin encontrar ninguna resistencia. Esto puede suceder si se conectan los dos polos de una placa solar con un cable. Sin embargo, tener cuidado al hacer esto, ya que la resistencia es muy baja y la corriente puede ser muy alta, lo que puede causar daños o incluso explosiones.
Un cortocircuito es equivalente a tener una resistencia muy baja en el circuito, lo que permite que la corriente fluya libremente.

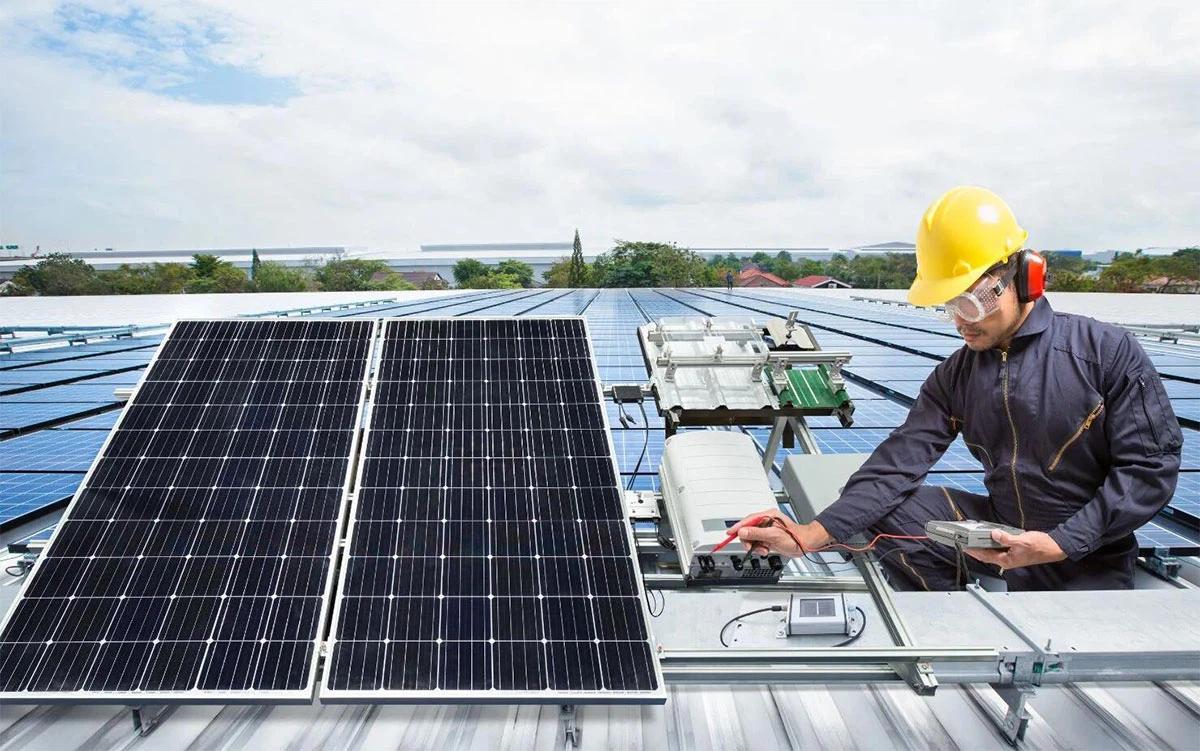

Cómo se mide un circuito abierto

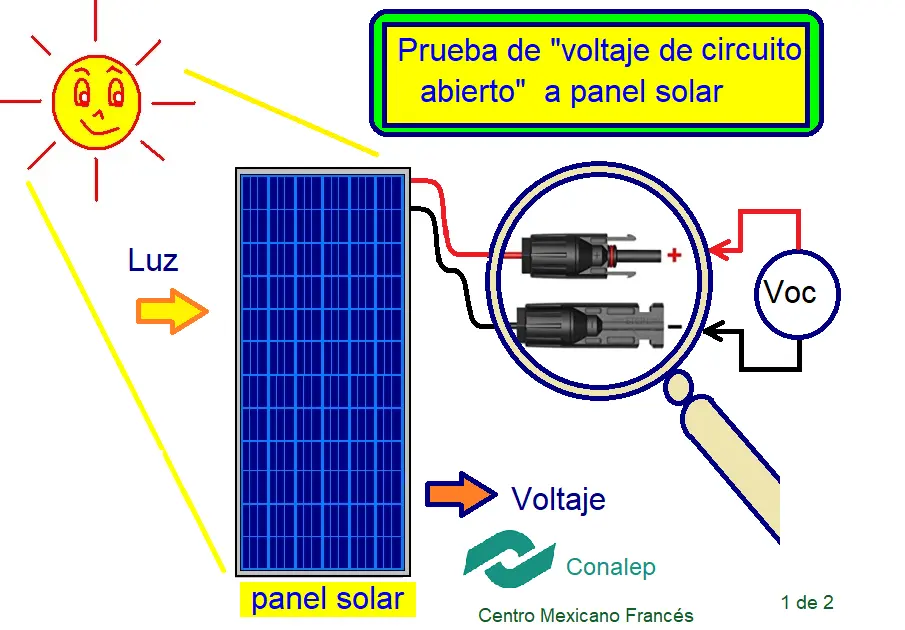

La medición de un circuito abierto se realiza utilizando un voltímetro de corriente continua (CC). Este instrumento mide el voltaje entre los electrodos positivo y negativo de la placa solar.
Al medir un circuito abierto, tener en cuenta la resolución del voltímetro, que determina la precisión de las lecturas. También se deben considerar los cálculos de precisión y la función de compensación de temperatura del instrumento.
Los voltímetros de CC de Hioki son ampliamente utilizados en la industria de la energía solar para medir circuitos abiertos. Estos instrumentos ofrecen alta resolución, precisión y función de compensación de temperatura para obtener mediciones precisas.

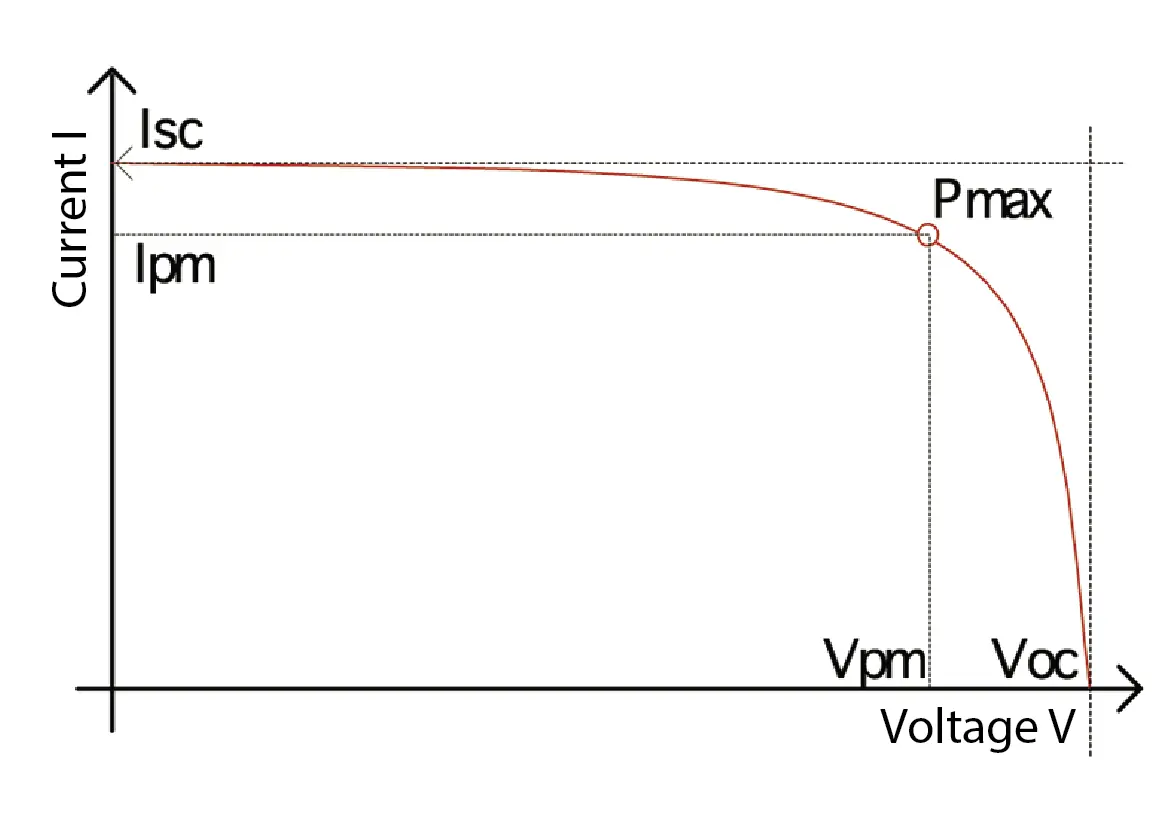

Qué genera el efecto fotovoltaico bajo condiciones de circuito abierto
El efecto fotovoltaico es el proceso mediante el cual una célula solar genera voltaje y corriente cuando se expone a la luz. Bajo condiciones de circuito abierto, la colección de portadores de luz generada por la unión pn de la célula solar provoca un aumento en el número de electrones en el lado de tipo n y agujeros en el lado de tipo p de la unión.
Esta separación de carga crea un campo eléctrico en la unión que se opone al campo eléctrico existente. Esto reduce el campo eléctrico neto y permite que la corriente de difusión fluya más libremente. Se alcanza un equilibrio en el que la corriente inducida por la luz se equilibra con la corriente de difusión, lo que resulta en un voltaje de circuito abierto.

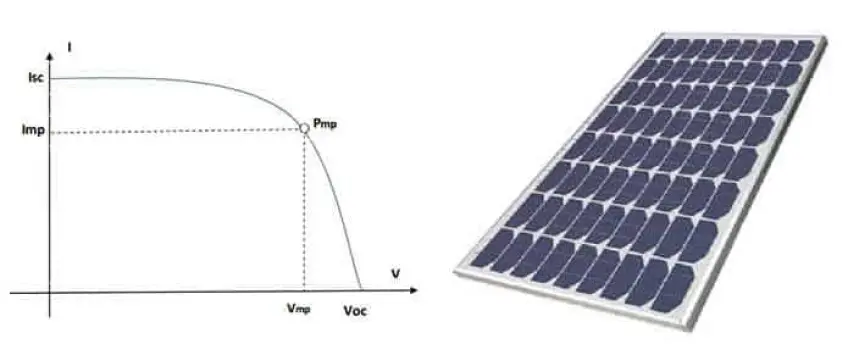

Cuando una placa solar está en circuito abierto, no hay una conexión completa entre los polos de la placa y no fluye corriente. Sin embargo, se genera un voltaje de circuito abierto debido al efecto fotovoltaico.
Consultas habituales
- ¿Qué es un circuito abierto?
- ¿Qué es un cortocircuito?
- ¿Cómo se mide un circuito abierto?
- ¿Qué genera el efecto fotovoltaico en un circuito abierto?
Una placa solar está en circuito abierto cuando no hay una conexión completa entre los polos de la placa. Esto evita que la corriente fluya a través de la placa. Sin embargo, se genera un voltaje de circuito abierto debido al efecto fotovoltaico. La medición de un circuito abierto se realiza utilizando un voltímetro de CC, que mide el voltaje entre los electrodos positivo y negativo de la placa solar.
