En la actualidad, la energía solar se ha convertido en una alternativa cada vez más popular y accesible para generar electricidad de manera sostenible. Los paneles solares son una de las herramientas clave utilizadas para aprovechar la energía del sol, y su eficiencia y rendimiento son aspectos importantes a tener en cuenta. En este artículo, exploraremos cómo utilizar un Arduino para medir el voltaje de un panel solar y obtener información precisa y útil sobre su funcionamiento.
¿Qué es Arduino?
Arduino es una plataforma de prototipado electrónico de código abierto que permite a los usuarios crear proyectos interactivos utilizando componentes electrónicos y software fácil de usar. Con sus múltiples pines de entrada y salida, Arduino se ha convertido en una herramienta popular para la experimentación y el aprendizaje en el campo de la electrónica.
Medición de voltaje con Arduino
Para medir el voltaje de un panel solar utilizando Arduino, necesitaremos algunos componentes básicos, como:
- Un Arduino (puede ser cualquier modelo compatible)
- Un panel solar
- Un divisor de voltaje
- Algunos cables de conexión
El divisor de voltaje es necesario para ajustar el voltaje del panel solar a un nivel que el Arduino pueda medir de manera precisa. Esto se debe a que la salida de un panel solar puede ser superior al rango de voltaje que el Arduino es capaz de leer directamente.

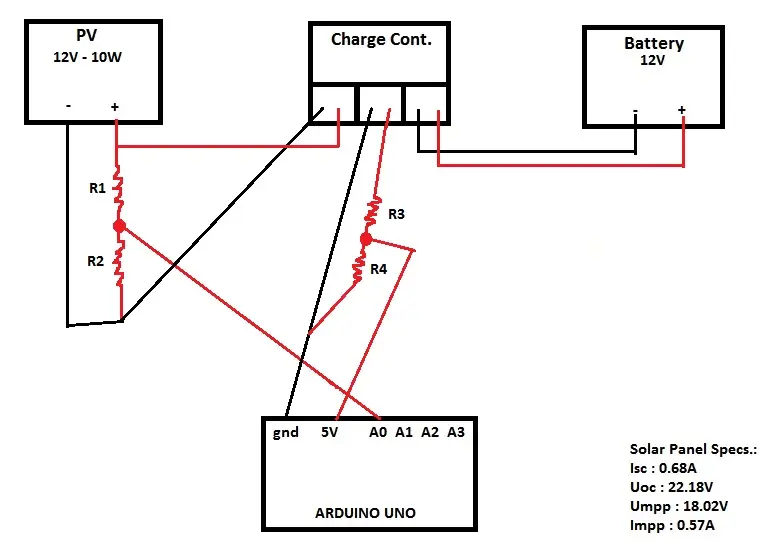

Una vez que hayamos reunido los componentes necesarios, podemos comenzar a conectar el panel solar al Arduino utilizando el divisor de voltaje. El divisor de voltaje se compone de dos resistencias, una de las cuales se conecta entre el panel solar y el pin de entrada analógica del Arduino, mientras que la otra resistencia se conecta entre el pin de entrada analógica y el GND del Arduino.
Conexiones:
- Conectar el cable positivo del panel solar al cable de la resistencia conectada al pin de entrada analógica del Arduino.
- Conectar el cable negativo del panel solar al cable de la resistencia conectada al GND del Arduino.
Ahora que hemos realizado las conexiones físicas necesarias, podemos comenzar a programar el Arduino para leer el voltaje del panel solar. Utilizaremos la función analogRead() para obtener el valor de voltaje.
Aquí hay un ejemplo básico de código:
int pinSolar = A0; // Pin de entrada analógica del Arduinofloat voltajeSolar;float voltajePanelSolar = 0; // Voltaje del panel solarvoid setup() { Serial.begin(9600); // Iniciar comunicación serial}void loop() { voltajeSolar = analogRead(pinSolar); // Leer el valor de voltaje del panel solar voltajePanelSolar = (voltajeSolar / 1020) * 0; // Convertir el valor a voltaje (0-5V) Serial.print( voltaje del panel solar: ); Serial.print(voltajePanelSolar); Serial.println( v ); delay(1000); // Esperar un segundo antes de realizar la siguiente lectura}En este ejemplo, hemos asignado el pin A0 del Arduino como la entrada analógica para recibir la lectura de voltaje del panel solar. Utilizamos la función analogRead() para obtener el valor de voltaje, que luego convertimos a voltaje real utilizando una simple regla de tres.
El resultado se muestra a través de la comunicación serial, que se puede visualizar en el monitor serial de la IDE de Arduino. Esto nos permitirá monitorear el voltaje del panel solar en tiempo real y realizar ajustes si es necesario.
Beneficios de utilizar Arduino para medir el voltaje de un panel solar
El uso de Arduino para medir el voltaje de un panel solar ofrece varios beneficios:
- Accesibilidad: Arduino es una plataforma de bajo costo y fácil acceso, lo que la convierte en una opción asequible para aquellos que desean utilizar energía solar en sus proyectos.
- Flexibilidad: Arduino permite la personalización y adaptación de la medición de voltaje según las necesidades del usuario. Se pueden implementar diferentes algoritmos y técnicas para obtener mediciones más precisas.
- Interfaz amigable: La comunicación serial y el monitor serial de la IDE de Arduino brindan una forma sencilla de visualizar y monitorear el voltaje del panel solar en tiempo real.
Consultas habituales
¿Puedo utilizar Arduino para medir otros parámetros de un panel solar?
Sí, Arduino se puede utilizar para medir otros parámetros de un panel solar, como la corriente generada o la potencia entregada. Se pueden utilizar sensores adicionales y técnicas de medición para obtener información más completa sobre el rendimiento del panel solar.
¿Es necesario utilizar un divisor de voltaje para medir el voltaje del panel solar?
Sí, es recomendable utilizar un divisor de voltaje para ajustar el voltaje del panel solar dentro del rango de medición del Arduino. Esto garantiza mediciones más precisas y evita daños en los componentes del Arduino.
¿Es posible utilizar Arduino para controlar la carga de un panel solar?
Sí, Arduino se puede utilizar para controlar la carga de un panel solar. Mediante el uso de relés o transistores, es posible regular la carga de baterías u otros dispositivos utilizando la energía generada por el panel solar.
Utilizar Arduino para medir el voltaje de un panel solar es una opción efectiva y accesible para monitorear el rendimiento de los sistemas solares. Con la capacidad de programar y personalizar las mediciones, Arduino brinda a los usuarios la posibilidad de obtener datos precisos y útiles sobre el funcionamiento de sus paneles solares. Además, la interfaz amigable y la flexibilidad de la plataforma hacen que Arduino sea una herramienta ideal para aquellos que desean adentrarse en el entorno de la energía solar y las energías renovables.
